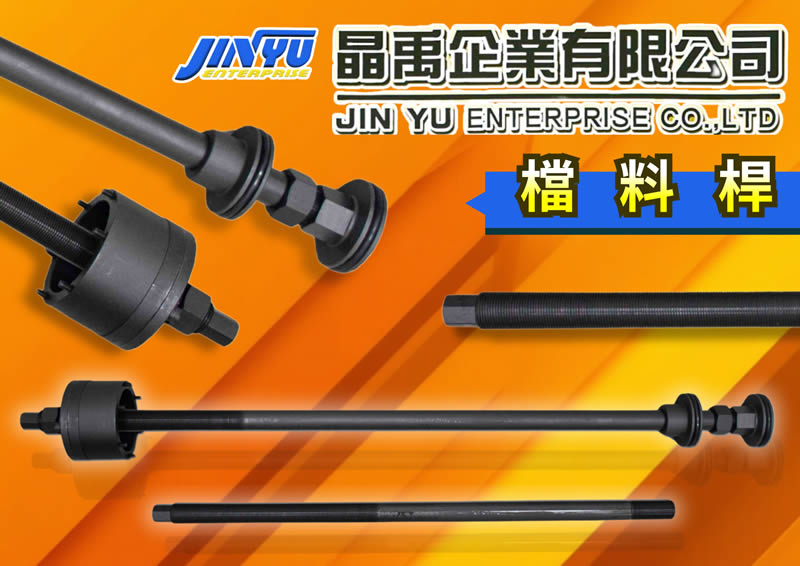

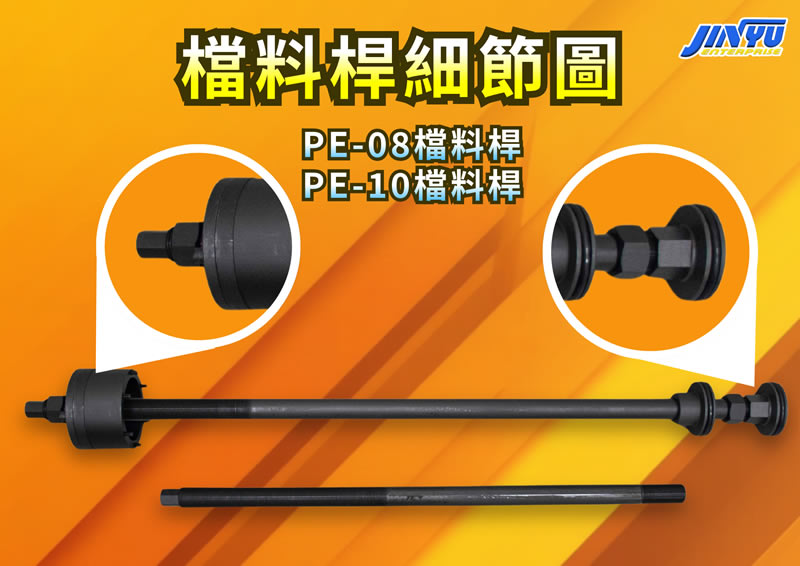

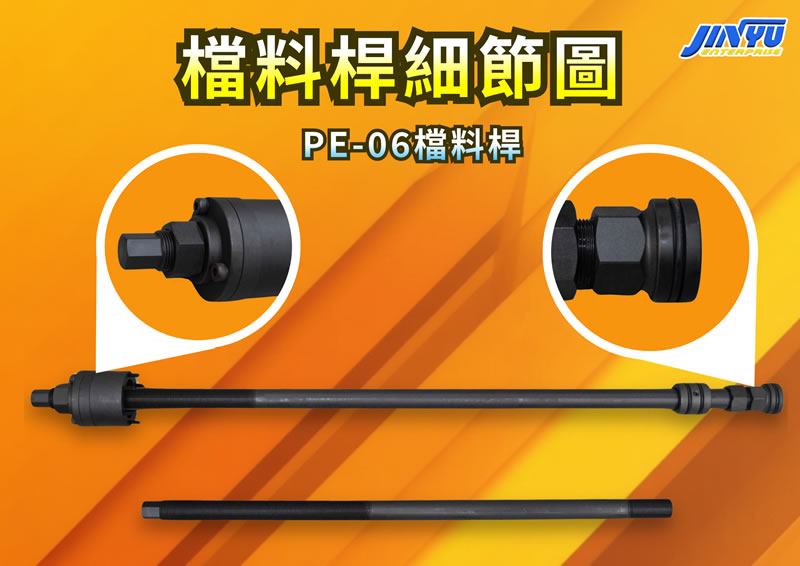

CNC 車床專用檔料桿的作用與特色

晶禹企業研發製造的 CNC 車床專用檔料桿，專為長軸類零件與貫孔夾持需求提供高精度的定位解決方案。產品安裝於中空推拉管中心孔徑內，透過精密螺紋機構進行前後長度微調，能精準鎖定工件伸出夾爪面的長度。透過檔料桿的穩定支撐與定位功能，可有效取代傳統以生爪階級調整長度的繁瑣流程，從源頭解決人為校機誤差，確保大批量生產中零件長度與加工尺寸的高度統一。

針對高轉速加工環境與精密製造的嚴苛要求，晶禹生產之檔料桿全數採用 CNC 設備精密加工製造，整體結構完全無焊接，不僅確保產品具備更高的幾何精度與剛性，更提供了卓越的動平衡表現，有效避免旋轉震動影響加工品質。此配件適用於多種規格的長工件，並支援客製化檔料座更換與支撐位置調整，能靈活滿足不同機型與多元工件的加工條件。憑藉優異的品質表現，晶禹檔料桿已獲國內外多家機械大廠肯定，是提升精密加工現場作業效率與效能的穩定利器。

安裝於中空推拉管中心孔徑內，以精密螺紋機構微調長度
取代生爪階級調整，從源頭消除人為校機誤差
全 CNC 精密加工、結構完全無焊接，動平衡表現優異
支援客製化檔料座更換與支撐位置調整

洽詢檔料桿規格與報價

檔料桿專屬信箱：JYSJ@jysj.com.tw

一般公差表

尺寸範圍 (mm)	容許公差 (mm)
1 – 4	±0.05
4 – 16	±0.07
16 – 63	±0.1
63 – 250	±0.2
250 – 1000	±0.3
1000 – 1500	±0.5

單位 mm。上表為未標註公差之通用容許值。

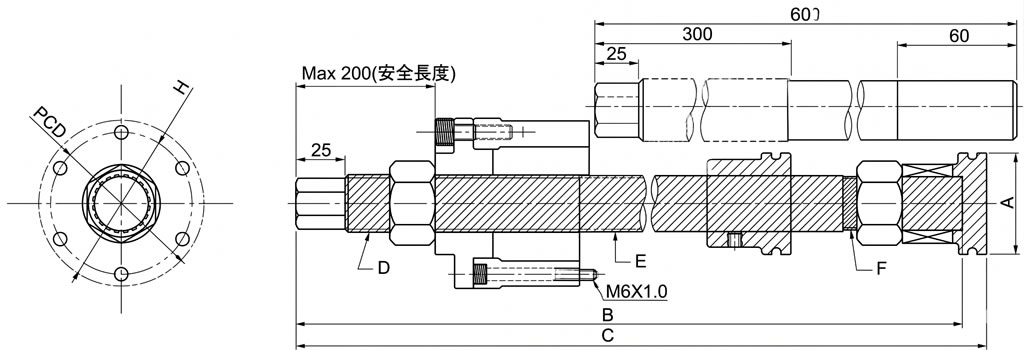

產品規格

規格	PCD	A	B	C	D	E	F	H	備註
PE-06	64	44.8±0.05	1000mm	1013mm	M30*P2.0	28.58	M28*P1.5	76	配 700mm 長檔料桿軸心
PE-08	73	51.8±0.05	1000mm	1013mm	M30*P2.0	28.58	M28*P1.5	85	配 700mm 長檔料桿軸心
PE-08L	73	51.8±0.05	1300mm	1313mm	M30*P2.0	28.58	M28*P1.5	85	配 700mm 長檔料桿軸心
PE-08NBL	98	65.8±0.05	1000mm	1013mm	M30*P2.0	28.58	M28*P1.5	108	配 700mm 長檔料桿軸心
PE-10NBL	98	65.8±0.05	1300mm	1313mm	M30*P2.0	28.58	M28*P1.5	108	配 700mm 長檔料桿軸心
PE-10	98	74.8±0.05	1000mm	1013mm	M30*P2.0	28.58	M28*P1.5	108	配 700mm 長檔料桿軸心
PE-10L	98	74.8±0.05	1300mm	1313mm	M30*P2.0	28.58	M28*P1.5	108	配 700mm 長檔料桿軸心
PE-10NB	98	77.8±0.05	1000mm	1013mm	M30*P2.0	28.58	M28*P1.5	108	配 700mm 長檔料桿軸心
PE-10NBL	98	77.8±0.05	1300mm	1313mm	M30*P2.0	28.58	M28*P1.5	108	配 700mm 長檔料桿軸心
PE-12	108	90.8±0.05	1300mm	1313mm	M33*P2.0	31.75	M28*P1.5	120	—
PE-15	148	90.8±0.05	1300mm	1313mm	M33*P2.0	31.75	M28*P1.5	160	—
